घरेलू बिजली आमतौर पर एकल चरण 220V होती है, जबकि औद्योगिक अनुप्रयोग आमतौर पर तीन चरण 380V का उपयोग करते हैं। हालाँकि, पावर प्लांट जनरेटर द्वारा उत्पन्न वोल्टेज इन दोनों में से कुछ भी नहीं है। तो, एक पावर प्लांट जनरेटर वास्तव में कितने वोल्ट का उत्पादन करता है?
1. एक जनरेटर वास्तव में कितने वोल्ट बिजली का उत्पादन करता है?
जनरेटर आउटपुट वोल्टेज इकाई क्षमता, इन्सुलेशन डिजाइन और ग्रिड संगतता द्वारा निर्धारित किया जाता है। चीन में मुख्यधारा जनरेटर के रेटेड आउटपुट वोल्टेज को निम्नलिखित स्तरों में वर्गीकृत किया गया है:
| छोटी और मध्यम आकार की उत्पादन इकाइयाँ (जलविद्युत, सह-उत्पादन) | 6.3kV,10.5kV |
| बड़े और मध्यम आकार की ताप विद्युत इकाइयाँ (300 मेगावाट वर्ग) | 13.8kV,18.5kV |
| 1 मिलियन किलोवाट अल्ट्रा-सुपरक्रिटिकल यूनिट | 20kV, 24kV |
जेनरेटर द्वारा सीधे 220V/380V का आउटपुट न देने का मुख्य कारण यह है कि निम्न वोल्टेज जनरेशन करंट बहुत अधिक होता है, जिससे कॉइल और लाइन का नुकसान बढ़ जाता है और इन्सुलेशन लागत नाटकीय रूप से बढ़ जाती है, जिससे लंबी दूरी, कुशल विद्युत संचरण असंभव हो जाता है। इसलिए, एक "मध्यम-वोल्टेज उत्पादन, बहु-स्टेज परिवर्तन" मोड को अपनाया जाना चाहिए।
द्वितीय. बिजली की यात्रा: पावर प्लांट से सॉकेट तक वोल्टेज परिवर्तन के चार स्तर
बिजली जनरेटर से उपयोगकर्ता तक चार प्रमुख चरणों के माध्यम से यात्रा करती है: वोल्टेज बूस्टिंग और ट्रांसमिशन, क्षेत्रीय वोल्टेज में कमी, वितरण वोल्टेज में कमी, और टर्मिनल वोल्टेज में कमी। पूरी प्रक्रिया वोल्टेज रूपांतरण के लिए ट्रांसफार्मर पर निर्भर करती है, जो अंततः आवासीय और औद्योगिक बिजली की जरूरतों को पूरा करती है।
चरण 1: वोल्टेज बूस्टिंग और ट्रांसमिशन - "मध्यम वोल्टेज" से "अल्ट्रा-उच्च वोल्टेज/अतिरिक्त-उच्च वोल्टेज" तक
जनरेटर द्वारा 6.3kV-24kV मध्यम वोल्टेज बिजली का उत्पादन करने के बाद, इसे तुरंत मुख्य स्टेप अप ट्रांसफार्मर से जोड़ा जाता है, जो वोल्टेज को 220kV, 500kV तक बढ़ाता है, और अंतर-क्षेत्रीय ट्रांसमिशन के लिए 1000kV AC और ±800kV DC अल्ट्रा उच्च वोल्टेज स्तर तक बढ़ाता है।
चरण दो: क्षेत्रीय वोल्टेज में कमी - "अल्ट्रा{0}}उच्च वोल्टेज" से "उच्च वोल्टेज" तक
अल्ट्रा{0}हाई वोल्टेज बिजली को शहर के चारों ओर प्रमुख सबस्टेशनों तक प्रेषित किया जाता है, जहां इसे चरणबद्ध तरीके से ट्रांसफॉर्मर डाउन करके 110kV और 35kV हाई वोल्टेज स्तर तक ले जाया जाता है, और शहरी क्षेत्रों और औद्योगिक पार्कों में हाई वोल्टेज बिजली आपूर्ति की तैयारी के लिए शहरी क्षेत्र वितरण नेटवर्क में प्रवेश किया जाता है।
चरण 3: वोल्टेज चरण -नीचे - "उच्च वोल्टेज" से "मध्यम वोल्टेज" तक
उच्च -वोल्टेज बिजली शहरी वितरण सबस्टेशन में प्रवेश करती है, जहां इसे फिर से 10kV मध्यम वोल्टेज पर ले जाया जाता है। फिर यह वोल्टेज भूमिगत केबल या ओवरहेड लाइनों के माध्यम से आवासीय क्षेत्रों, कारखानों और वाणिज्यिक जिलों के पास वितरण ट्रांसफार्मर तक प्रेषित किया जाता है। शहरी बिजली वितरण नेटवर्क में यह सबसे आम वोल्टेज स्तर है।
चरण 4: टर्मिनल वोल्टेज चरण -नीचे - "मध्यम वोल्टेज" से "निम्न वोल्टेज (आवासीय/औद्योगिक)" तक
यह उपयोगकर्ता के निकटतम महत्वपूर्ण कदम है। आवासीय क्षेत्रों और कारखानों में वितरण ट्रांसफार्मर के माध्यम से 10kV मध्यम {{2}वोल्टेज बिजली को 380/220V तीन {{5}चरण चार {{6}तार कम वोल्टेज {7}वोल्टेज बिजली में परिवर्तित किया जाता है।
यह कारखानों, शॉपिंग मॉल और बड़े उपकरणों को तीन चरण 380V बिजली प्रदान करने के लिए तीन चरण तारों और एक तटस्थ तार का उपयोग करता है, और मोटर, मशीन टूल्स और केंद्रीय एयर कंडीशनिंग जैसे उच्च शक्ति उपकरणों के साथ संगत है।
तृतीय. प्रमुख विज्ञान लोकप्रियता: 220V और 380V के बीच संबंध

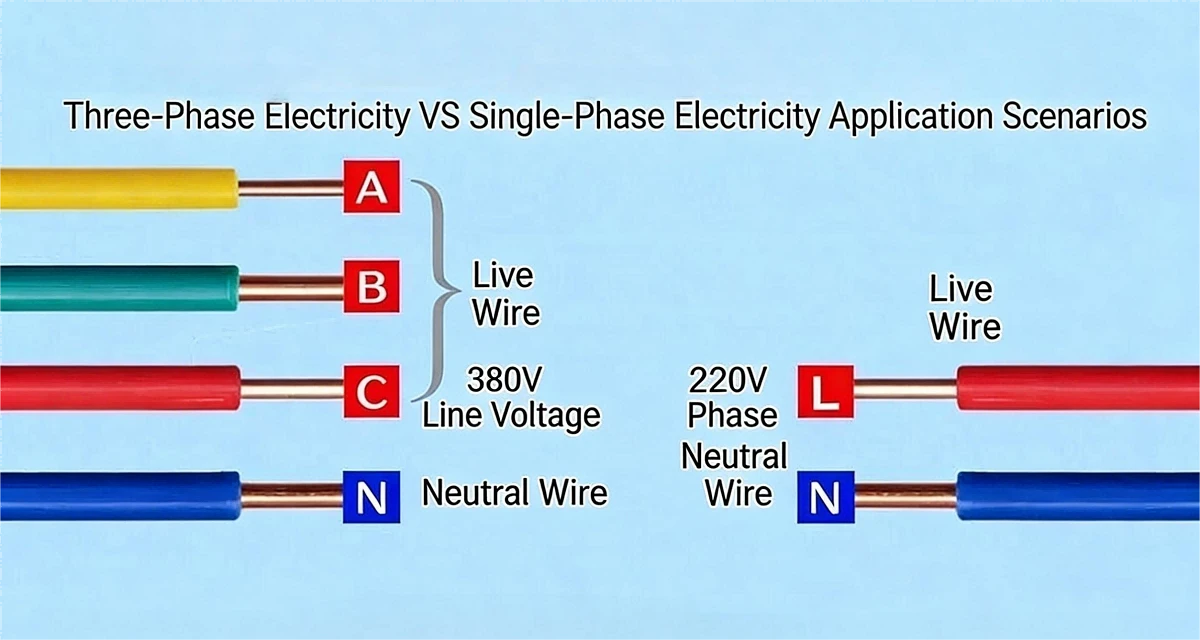

घरेलू 220V और औद्योगिक 380V दो स्वतंत्र बिजली आपूर्ति प्रणालियाँ नहीं हैं, बल्कि एक ही तीन चरण चार तार बिजली आपूर्ति के दो आउटपुट रूप हैं: तीन चरण बिजली में, चरण लाइनों के बीच वोल्टेज 380V (लाइन वोल्टेज) है, और एक चरण रेखा और तटस्थ रेखा के बीच वोल्टेज 220V (चरण वोल्टेज) है। दोनों "√3" के गणितीय संबंध को संतुष्ट करते हैं।
कई परिवर्तनों के बाद जनरेटर से हजारों वोल्ट मध्यम वोल्टेज बिजली से लेकर 220V/380V निम्न वोल्टेज बिजली तक, वोल्टेज रूपांतरण का प्रत्येक चरण वैज्ञानिक सिद्धांतों और राष्ट्रीय मानकों का पालन करता है। यह कुशल लंबी दूरी की बिजली संचरण सुनिश्चित करता है और विभिन्न परिदृश्यों की सुरक्षित बिजली जरूरतों को पूरा करता है, जो आधुनिक बिजली प्रणालियों की सरलता है।
