जब लोग बिजली मीटर के बारे में सोचते हैं, तो पहली चीज़ जो दिमाग में आती है, वह दीवार पर लगा मीटर है, जिसे पावर ग्रिड कंपनी ने बिजली बिल जमा करने के लिए लगाया है।
हालाँकि, बिजली मीटरों का अनुप्रयोग इससे कहीं आगे तक फैला हुआ है। वे उद्यम ऊर्जा प्रबंधन, इलेक्ट्रिक वाहन चार्जिंग स्टेशन, फोटोवोल्टिक ऊर्जा भंडारण प्रणाली और यांत्रिक उपकरण समर्थन जैसे क्षेत्रों में अपरिहार्य "ऊर्जा प्रबंधक" हैं।
तो, इन "गैर{0}}ग्रिड" परिदृश्यों में बिजली मीटर कैसे दिखते हैं? और उन्हें कैसे तार-तार किया जाना चाहिए? यह लेख इन सबके माध्यम से आपका मार्गदर्शन करेगा!
I. एकल -चरण एसी ऊर्जा मीटर: घरेलू बिजली उपयोग के "बुनियादी कौशल"
एकल -चरण विद्युत क्या है?
एकल चरण विद्युत में एक चरण तार (लाइव तार एल) और एक तटस्थ तार (एन) होता है, जो एकल चरण साइनसॉइडल प्रत्यावर्ती धारा प्रदान करता है। यह घरों, छोटे व्यवसायों और कम बिजली वाले उपकरणों के लिए मुख्य बिजली आपूर्ति है।
देश के अनुसार मानक:
चीन: 220V / 50Hz
यूरोप और अमेरिका: 230V / 50Hz
उत्तरी अमेरिका, जापान और दक्षिण कोरिया: 100-120V / 60Hz
वायरिंग सिद्धांत: देश या क्षेत्र की परवाह किए बिना, एकल चरण ऊर्जा मीटर के लिए वायरिंग विधि काफी हद तक समान है। मुख्य सिद्धांत यह है: वर्तमान कॉइल श्रृंखला में जुड़े हुए हैं, और वोल्टेज कॉइल समानांतर में जुड़े हुए हैं।
मुख्य सावधानियाँ:
- लाइव तार को सही टर्मिनल से जोड़ा जाना चाहिए: टर्मिनल 1 को लाइव तार से जोड़ा जाना चाहिए।
- वर्तमान कुंडल लोड के साथ श्रृंखला में जुड़ा हुआ है: वर्तमान कुंडल भार के साथ श्रृंखला में जुड़ा हुआ है; वोल्टेज कॉइल लोड के समानांतर जुड़ा हुआ है।
- समान ध्रुवता सिद्धांत: दोनों कुंडलियों के दोनों सिरे बिजली आपूर्ति के समान ध्रुवता टर्मिनल से जुड़े होने चाहिए।
द्वितीय. तीन-चरण एसी ऊर्जा मीटर: औद्योगिक बिजली का "मुख्य बल"।
तीन -चरण विद्युत क्या है?
तीन -चरण बिजली में समान आवृत्ति, समान आयाम और 120 डिग्री के चरण अंतर के साथ प्रत्यावर्ती धाराओं के तीन सेट होते हैं। इसमें तीन जीवित तार (एल1, एल2, एल3, आमतौर पर ए, बी, सी लेबल) और एक तटस्थ तार (एन) शामिल हैं। जिसमें:
लाइन वोल्टेज: 380V (लाइव तारों के बीच)
चरण वोल्टेज: 220V (लाइव और तटस्थ तारों के बीच)
एकल चरण वाली बिजली की तुलना में, तीन चरण वाली बिजली दो चरण जोड़ती है, जिससे वायरिंग स्वाभाविक रूप से अधिक जटिल हो जाती है, लेकिन मूल सिद्धांत वही रहता है।
वायरिंग विधि:
तीन {{0}चरण ऊर्जा मीटर दो प्रकारों में उपलब्ध हैं: तीन{{1}चरण तीन{{2}तार और तीन{3}चरण चार{{4}तार, विभिन्न लोड प्रकारों के लिए उपयुक्त। लोड करंट के आधार पर, दो कनेक्शन विधियाँ हैं:
विधि 1: सीधा कनेक्शन (लोड करंट मीटर रेंज से कम या उसके बराबर)
- तीन चरण लाइव तार और तटस्थ तार को सीधे मीटर पर संबंधित टर्मिनलों से कनेक्ट करें।
- मीटर का आंतरिक करंट कॉइल लोड के साथ श्रृंखला में जुड़ा हुआ है, और वोल्टेज कॉइल लोड के समानांतर में जुड़ा हुआ है।
- प्रत्येक टर्मिनल में आमतौर पर एक से अधिक बन्धन पेंच होते हैं; सुनिश्चित करें कि वायरिंग के दौरान तार के सिरे सुरक्षित रूप से बंधे हुए हैं।

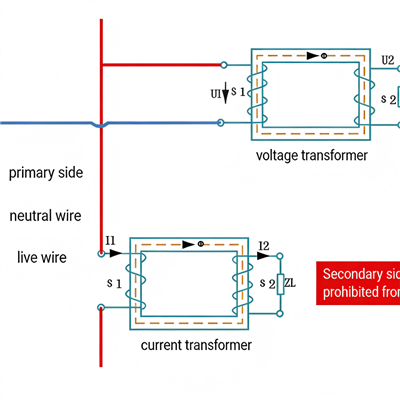

विधि 2: करंट ट्रांसफार्मर के माध्यम से कनेक्शन (लोड करंट मीटर रेंज से अधिक है)
- एक करंट ट्रांसफार्मर (सीटी) और एक वोल्टेज ट्रांसफार्मर (पीटी) की आवश्यकता होती है।
- वर्तमान ट्रांसफार्मर का प्राथमिक पक्ष लोड के साथ श्रृंखला में जुड़ा हुआ है, और द्वितीयक पक्ष मीटर के वर्तमान कॉइल के साथ श्रृंखला में जुड़ा हुआ है।
- वर्तमान ट्रांसफार्मर का द्वितीयक भाग कभी भी खुला नहीं होना चाहिए।
- वोल्टेज ट्रांसफार्मर का प्राथमिक पक्ष लोड के समानांतर में जुड़ा हुआ है, और द्वितीयक पक्ष मीटर के वोल्टेज कॉइल के समानांतर में जुड़ा हुआ है।

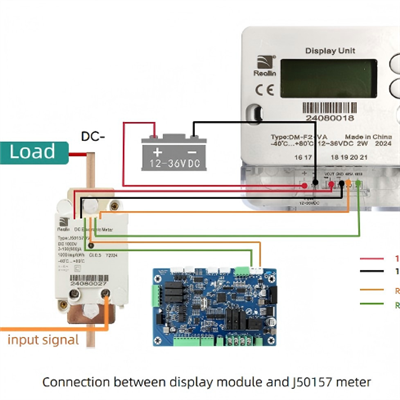

तृतीय. डीसी ऊर्जा मीटर: नई ऊर्जा युग का नया प्रिय
नए ऊर्जा स्रोतों के बढ़ने के साथ, डीसी ऊर्जा मीटर की मांग प्रतिदिन बढ़ रही है। इलेक्ट्रिक वाहन चार्जिंग स्टेशन, फोटोवोल्टिक ऊर्जा भंडारण प्रणाली और सौर डीसी ऑफ ग्रिड सिस्टम जैसे परिदृश्यों में, जहां भी डीसी बिजली की आपूर्ति की जाती है और बिजली को मीटर, बिल या प्रबंधित करने की आवश्यकता होती है, वहां डीसी ऊर्जा मीटर की आवश्यकता होती है।
चतुर्थ. वायरिंग सुरक्षा सिद्धांतों का सारांश (अवश्य पढ़ें!)
चाहे एसी या डीसी मीटर का उपयोग करें, निम्नलिखित सुरक्षा सिद्धांतों को ध्यान में रखा जाना चाहिए:
| सिद्धांत | विवरण |
|---|---|
| वर्तमान सर्किट श्रृंखला में, वोल्टेज सर्किट समानांतर में | यह सभी विद्युत ऊर्जा मीटरों की वायरिंग का मूल सिद्धांत है |
| ध्रुवीयता/चरण अनुक्रम सही होना चाहिए | गलत कनेक्शन से मीटरिंग में त्रुटियां होंगी और यहां तक कि उपकरण भी खराब हो जाएगा |
| वर्तमान ट्रांसफार्मर के द्वितीयक पक्ष को खुले सर्किट से सख्ती से प्रतिबंधित किया गया है | अन्यथा, उच्च वोल्टेज उत्पन्न होगा, जिससे व्यक्तिगत सुरक्षा खतरे में पड़ जाएगी |
| वायरिंग से पहले बिजली बंद होने की पुष्टि करें | किसी भी वायरिंग ऑपरेशन से पहले बिजली काट दी जानी चाहिए |
| मैनुअल में वायरिंग आरेख देखें |
विभिन्न ब्रांडों और मॉडलों के लिए मीटर टर्मिनलों की व्यवस्था भिन्न हो सकती है |
सारांश
चाहे वह घरेलू उपयोग के लिए एकल {{0} चरण एसी मीटर हो, कारखानों के लिए तीन चरण एसी मीटर हो, या नई ऊर्जा अनुप्रयोगों के लिए डीसी मीटर हो, हालांकि वे रूप और वायरिंग विधियों में भिन्न होते हैं, उनका मूल सिद्धांत वही रहता है {{2} वर्तमान कॉइल श्रृंखला में जुड़े हुए हैं, और वोल्टेज कॉइल समानांतर में जुड़े हुए हैं।
विशिष्ट टर्मिनल ब्लॉकों की सटीक पहचान के साथ इस मूल सिद्धांत में महारत हासिल करने से, आपको विभिन्न ऑफ-ग्रिड परिदृश्यों में मीटर वायरिंग की जरूरतों को आत्मविश्वास से संभालने की अनुमति मिलेगी। उम्मीद है, यह "वायरिंग गाइड" आपके काम में उपयोगी संदर्भ होगा!
